Как установить
наружное освещение и розетку

Подземная разводка подводит свет и электричество в любую точку двора.

В этой статье мы покажем самый простой, быстрый и дешевый способ безопасно провести электричество на открытом воздухе.

Введение

Проведите подземную электрическую линию в сад, чтобы запитать уличный свет. Вот самый быстрый и дешевый способ подать электроэнергию в удаленное место, не разрушая ваш двор.

Необходимые инструменты

• отвертка
• разводной ключ
• циркулярная пила
• ножовка
• бесконтактный тестер напряжения
• экскаватор
• кувалда
• лопата
• инструмент для зачистки проводов
• кирка
• лопата

Допустим, вам нужен яркий световой выход во дворе или наружная розетка для питания прудового насоса или электрических инструментов. Безусловно, лучший способ получить электроэнергию именно там, где она вам нужна, – это пропустить под землей «линейное» напряжение. Все, что нужно, – это выкопать неглубокую траншею.

Наш предстоит закапать кабель с пластиковым экраном на глубине 30 см. Мы покажем вам простой способ проложить линию под дорожкой и как подключить проводку на обоих концах.

Для этого дела у вас должны быть навыки электромонтажа, необходимые для правильного подключения, а также основные электрические и столярные инструменты. Хотя они и не критичны, траншейная лопата, мотыга и кувалда сделают рытье траншеи проще и быстрее. На выполнение этого уйдет около суток, если нужное будет под рукой.

Мы проложим линию от существующей наружной розетки в доме до светильника и розетки на краю садовой дорожки. Розетка может быть совмещена с выключателем. Розетка всегда будет под напряжением, а выключатель будет управлять только светом. Если у вас нет наружной коробки, к которой можно было бы подключиться, подумайте о том, чтобы установить ее в своем доме.

Вы можете расширить зону электрификации двора, включив в него дополнительные розетки, выключатели и светильники. Приемы прокладки провода и монтажа электрических коробок одинаковы. Однако не допускайте перегрузки цепи.

Электрические коробки следует заключить  внутри полой стойки либо установить водонепроницаемую коробку и защитить кабель, пропустив его в кабелепроводе от дна траншеи до коробки.

Шаг 1

Подключитесь к домашней проводке

Определите, где вы хотите разместить электрический столб, а затем найдите ближайшую существующую розетку для подачи питания.

Примечание. Эта розетка должна быть защищена.

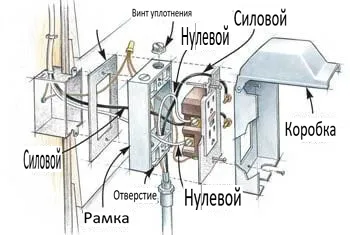

Рисунок A: Типичное электрическое подключение Рисунок A

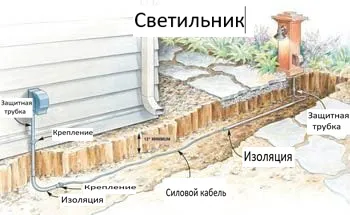

Детали подземной проводки

Шаг 2

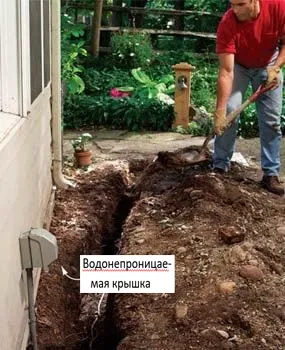

Отметьте маршрут и раскопайте

Отметьте трассу кабеля от источника питания (домашней розетки) до места удаленной розетки с помощью аэрозольной краски.

Позвоните в коммунальные службы, чтобы обозначить линии метро.

Получите разрешение на электричество в местном отделе строительной инспекции или в государственном учреждении.

Выройте траншею глубиной 12 дюймов, соединяющую две точки и почтовую яму глубиной 2 фута для света.

Насыпьте грязь на пластиковую полоску рядом с траншеей.

Совет от профессионала: держитесь подальше от деревьев, чтобы они не пробили корни. Подойдите к тротуарам или тропинкам под прямым углом, чтобы упростить проходку туннелей, и убедитесь, что на одной стороне прохода проложен прямой участок траншеи длиной 3 фута. Таким образом, у вас будет место для прокладки кабелепровода под ним.

После того, как траншея будет закончена, выкопайте яму для столбов в конце траншеи примерно на 2 фута глубже траншеи, чтобы разместить столб фонарного столба.

Чтобы убедиться, что выбранная вами розетка «фидер» защищена, найдите характерные кнопки или, если это стандартная розетка, проверьте ее с помощью тестера. Стандартные розетки могут быть защищены, будучи связанными с другой защищенной розеткой в другом месте в доме. Если ваша не защищена, просто замените стандартную розетку на новую защищенную розетку, используя методы, которые мы показываем на рисунке A. Другой вариант – врезать, установить и подключить новую внешнюю защищенную розетку, запитав ее от розетки, устанавленной на внутренней стене в доме. Иногда это проще, чем рыть длинную траншею к более удаленному источнику энергии.

Вы также должны убедиться, что новая розетка и светильник не перегрузят цепь, к которой вы подключаетесь, и что коробка достаточно велика, чтобы выдержать дополнительный провод. Чтобы определить, может ли цепь, которую вы хотите использовать, удовлетворить дополнительную потребность в электроэнергии, сначала отключите цепь на главной панели. Затем пройдите по дому, включив свет и другие электрические приборы. Сложите мощность всего, что остается выключенным. Затем добавьте мощность фонаря на столбе и мощность приборов, постоянно питаемых от розетки. Мы рекомендуем максимальную подключенную нагрузку 1440 Вт для 15-амперной цепи и 1920 Вт для 20-амперной цепи (сила тока указана на выключателе или предохранителе). Если общая мощность превышает эти значения, найдите другую схему. Если вы не уверены, вызовите квалифицированного электрика, чтобы он помог с этой частью.

Шаг 3

Проложите трубопровод под тротуаром

С помощью кувалды вбейте под мостом жесткий металлический канал диаметром 1/2 дюйма.

Совет: никогда не используйте трубы с тонкими стенками, которые быстро подвержены коррозии, или трубы из пластика, которые слишком непрочны.

Защитите концы фитингами (нижнее фото) и положите в траншею деревянные блоки, чтобы кабелепровод не касался дна траншеи.

Шаг 4

Протолкните провод сквозь трубку

• Замените фитинги кабелепровода пластиковыми втулками.
• Уложите кабель ультрафильтрации на дно траншеи и протолкните кабель через канал.
                   ​Примечание: на проводе, предназначенном для подземного использования, есть штамп на оболочке (нижнее фото).
• Отрежьте его до нужной длины, оставив 1 м дополнительного кабеля в отверстии для столба и на выходе.

Шаг 5

Соберите детали

Выключите автоматический выключатель розетки дома.

Проверьте его, чтобы убедиться, что он отключен.

Отрежьте до нужной длины и установите детали из ПВХ, затем склейте их.

ШАГ 6

Поднесите кабель к источнику питания

Пропустите кабель через кабелепровод и прикрутите внешнюю удлинительную коробку к имеющейся коробке.

Закрепите кабелепровод к сайдингу с помощью ремня и запилите два дренажных отверстия глубиной 3 мм в нижней части коробки.

Шаг 7

Частично соберите свой световой столб

Частично соберите световой столб перед подключением проводов, чтобы вы могли воткнуть его в землю и иметь полный доступ к внутренней части для соединения проводов и подключения.

Совет профессионала: но убедитесь, что выбранные вами осветительные приборы рассчитаны на «влажные помещения». Вы найдете это обозначение на коробке с приспособлением.

Перед тем, как вырезать отверстие для круглой распределительной коробки, установите приспособление на стойку, чтобы убедиться, что он очищает всю обшивку.

Рисунок B: Розетка / проводка

Шаг 8

Сделайте паз в стойке

Сделайте вырез высотой 10 см и глубиной 1,2 см в стойке размером 4 x 4 x 150 см.

Сбейте две доски гвоздями с двух сторон размером 2 x 5 см, как показано на рисунке.

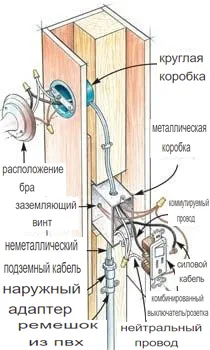

Лобзиком прорежьте отверстие для круглой распределительной коробки и прибейте его к стойке.

Шаг 9

Вырежьте отверстия для электрических коробок

Проследите и вырежьте отверстие для выходного короба.

Прикрепите доски по бокам, затем проденьте коробку в отверстие и прикрутите к выемке.

Шаг 10

Установить стойку

Насыпьте и утрамбуйте землю вокруг столба.

Соберите и приклейте пластмассовые детали кабелепровода.

Пропустите через него кабель и прикрепите к стойке.

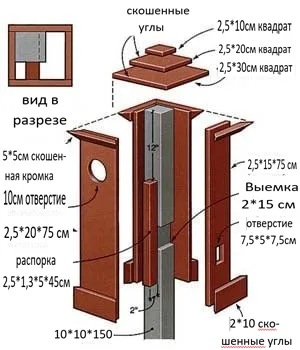

Рисунок C: Размеры стойки

Шаг 11

Закрепите световой короб

Установите световой короб и проложите от него кабель к розетке.

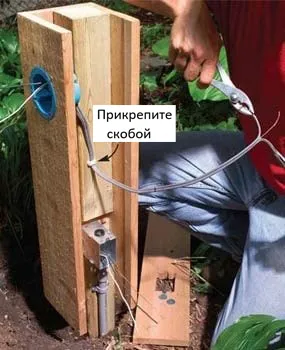

Вставьте оба кабеля и закрепите их в стойке для розетки с помощью кабельных зажимов.

Шаг 12.

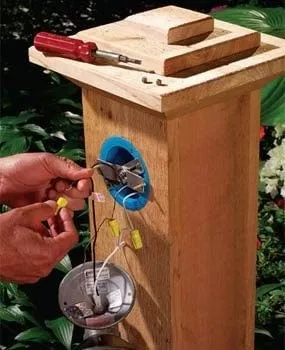

Подключите ​светильник

Закончите деревянную отделку столба.

Подключите светильник, следуя инструкциям производителя.

Шаг 13.

Подключите переключатель

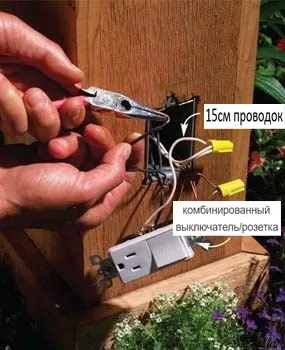

Подключите выключатель / розетку с помощью нейтрального провода и заземления.

Шаг 14.

Установите водонепроницаемую крышку

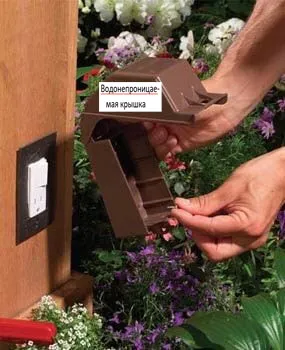

Установите прокладки и закрутите специальные крышки для защиты от атмосферных воздействий на выключатель / розетку.

Шаг 15.

Подключитесь к розетке GFCI

Подключите силовой и нейтральный провода, ведущие к стойке, к клеммам «нагрузки».

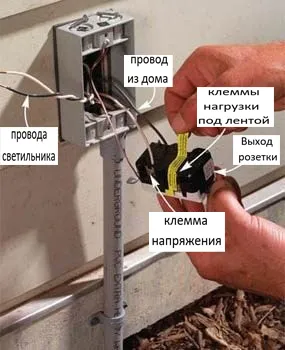

Подключите домашнюю электропроводку к «линейным» клеммам.

Шаг 16.

Завершение

Советы по подключению электрического тока к наружному освещению

Защищенные розетки имеют два набора клемм: «линия» и «нагрузка». Линия предназначена для входящих проводов от источника питания, а нагрузка - для выключателей, розеток и приспособлений, которые она питает. Не подключайте его ненадлежащим образом, иначе не будет защиты от ударов, вызванных влажной землей или стоячей водой.

Вырежьте и установите все детали из ПВХ. Прежде чем разбирать их для склейки, нарисуйте отметки совмещения на каждом стыке. Таким образом вы снова соберете их вместе в правильной ориентации.

Нанесите замазку для уплотнения каналов на нижнюю часть верхних заглушек ступицы в коробке расширения в доме. Это предотвратит попадание воды в ящик.

Переходники с наружной резьбой и пластиковые втулки на концах труб предназначены для защиты кабеля от острых краев трубы. Они необходимы!
